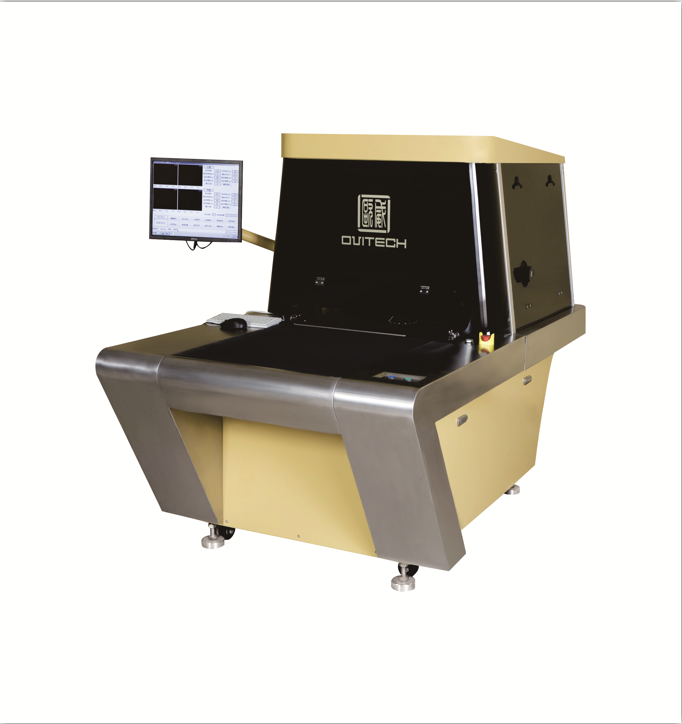

印制板自动光学检测仪
名称:印制板自动光学检测仪
型号:TOPTECH _AOI T11
检测范围
更多......


性能介绍
设备尺寸: L×W×H  2150mm×1350mm×1780mm
设备重量: 1500kg
工作电力: AC 380V±5%  50Hz  3.7 KWh  三相五线制
标准资料参考来源:  RS-274X  GERBER 格式  ODB++
测试能力: 线宽/线距 低至2mil
           测试方法基于 尺寸: 18″×24″
线宽/线距:     5mil  4mil  3mil  2mil
扫描: 面/小时    200面   180面   160面   120面
台面尺寸: 26″×28″(660×711)mm
测试面积: 24″×26″(610×660)mm
板面形式: 内层/外层;布线类型包括讯号,电源地线、混合屏蔽,网格及其他
检测材质: 电镀铜面板、镀金板、镀镍板、干膜/湿膜板、FR-4、CEM及柔性板材质
可检测之缺陷: 开路、短路、缺口、毛刺、针孔、铜渣、隔离圈内凸铜、线宽/线距违规、漏钻、偏孔......
缺陷检测方法: 元素特征学习、亚像素轮廓分析比较
处理软件: Ultra Vision Process Software
系统软件安装环境: WindowsXP Windows2003  Windows7
定位系统: 伺服电机定位系统
机械传动: 精密导轨+滚珠丝杠传动系统
光源系统: LED 冷光源高亮聚光式系统
